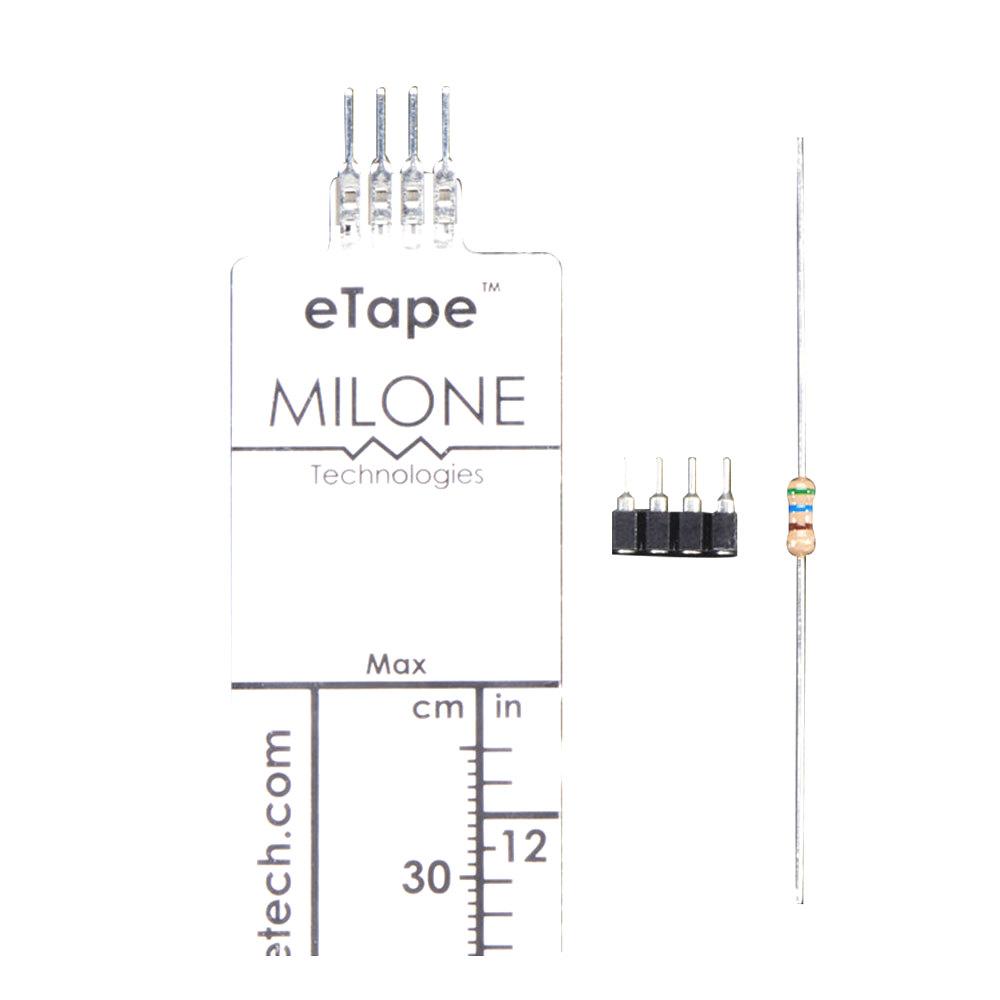

12'' eTape Sensor de nivel de liquidos

12'' eTape Sensor de nivel de líquidos

El sensor de líquidos Etape es un sensor de estado sólido cuya resistencia varia de acuerdo a la cantidad de líquido en el cual esta sumergido. No tiene problemas para ser utilizado en sistemas de control electrónicos y es fácil de color en superficies flotantes de ser necesario. El mecanismo de funcionamiento proviene de la compresión de la envoltura del sensor debido a la presión hidrostática, lo cual provoca un cambio de resistencia inversamente proporcional a la distancia entre la parte superior del sensor hasta la superficie de contacto con el liquido, es decir, mientras menor sea el nivel de liquido mayor será la resistencia medida.

Este sensor es bastante único, ya que no se ven varios de este estilo que mantengan una buena razón precio/precisión al momento de medir el nivel de líquidos. Este sensor es una conveniente adición a un controlador de jardín hidropónico, aquarium, fuente, piscina o incluso un tubo de agua-lluvia. Ya que este sensor es resistivo es fácil de leer a través con un pin del ADC de un microcontrolador.

Datasheet eTape PN-12110215TC-12
Application Notes

A continuación se presente un código de prueba, para este es necesario seguir las siguientes intrucciones:

1. Conectar el pin #2 del sensor a tierra, luego el pin #3 a un resistor de 560Ω.
2. Conectar el otro extremo del resistor de 560Ω a VCC (3.3V o 5V, por ejemplo) para crear un divisor resistivo.
3. Conectar el pin ADC al punto entre el resistor y el sensor.

Codigo de prueba

Características

• Tipo: Cinta sumergible
• Medición: Nivel de líquido
• Naturaleza: Resistivo
• IC: PN-12110215TC-12
• Material: Tereftalato de polietileno (PET)
• Voltaje alimentación: 10V (máx)
• Rango de Entrada: 0 a 320.7 mm
• Rango de Salida: 440 a 2200 Ω
• Comunicación: No aplica
• Sensibilidad: 0.25 mm
• Resolución: 59 Ω/cm
• Tolerancia: ±10%
• Temperatura de operación: -9°C a 65°C
• Dimensiones: 358 x 25.4 x 0.208 mm (14.1 x 1.0 x 0.015")
